Výťah typu Z{0}





Výťah typu Z-je známy aj ako výklopný korčekový výťah a podávač v tvare Z-. Elevátor typu Z- je v uzavretom plášti a prepravuje materiály cez násypku zavesenú na reťazi. Môže prenášať a zdvíhať horizontálne-vertikálne-horizontálne kombinácie. Korčekový elevátor typu Z-môže byť jednobodový alebo viacbodový{10}}dodávaný a môže vykonávať jednobodové alebo viacbodové{12}}vykladanie prostredníctvom automatického vykladacieho zariadenia. Sklápací korčekový elevátor typu Z{14}}je vhodný na prepravu rôznych zrnitých materiálov a rôznych práškových materiálov, najmä na prepravu -viskóznych materiálov. Výhodou podávača v tvare Z- je flexibilné zloženie, nízka miera poškodenia materiálu, zníženie tvorby defektných produktov a vhodné na rôzne príležitosti vyžadujúce šetrné spracovanie materiálov. V súčasnosti sú výťahy typu Z{19}} široko používané v prípadoch, keď sa vyžaduje šetrné zaobchádzanie s materiálmi.



Aký je rozdiel medziVýťah typu Z-a iné dopravné zariadenia?

Medzi univerzálne dopravníky patria pásové dopravníky, závitovkové dopravníky atď., ktoré sú zvyčajne horizontálne. Korčekový výťah typu Z- je široko používané lineárne dopravné zariadenie. Naproti tomu korčekový elevátor typu Z- môže prepravovať materiály v priamej línii, skrátiť dopravnú líniu výšky zdvihu, urobiť systém kompaktným a korčekový elevátor typu Z{5}} má dobré tesnenie. Práca vo vnútri krytu má lepšiu tesniacu funkciu, ktorá môže znížiť znečistenie životného prostredia.





1. Utesnená prevádzka

Plášť celého stroja je vzduchotesný a počas prevádzky nedochádza k úniku

2. Ochrana-rozliatia

Kŕmenie rovnomernou rýchlosťou, prekonanie fenoménu pretečenia plného zásobníka

3. Zabráňte materiálnym škodám

Prítokové podávanie, menšie vytláčanie medzi materiálmi, menej kolízií, zníženie miery odpadu

4. Môže zlepšiť a sprostredkovať rôzne materiály

Môže nielen zlepšiť dopravu prášku a častíc, ale aj zlepšiť abrazivnosť materiálov

5. Viac-smerové zdvíhanie a preprava

6. Môže sa kŕmiť na viacerých miestach a vypúšťať na viacerých miestach





Model	HYZD-2L	HYZD-3L	HYZD-5L	HYZD-7L	HYZD-10L	HYZD-20L
Kapacita/vedro	2.0L	3.0L	5.0L	7.0L	10.0L	20.0L
Maximálny výkon	6m³/h	8m³/h	12m³/h	15m³/h	17m³/h	30m³/h
Rýchlosť	9-11 m/min
Výška zdvihu	Prispôsobené
Sila	0,55-11kw



Poznámka:

1. Objem vedra v tabuľke je vypočítaný objem vedra a prepravný objem sa vypočíta podľa faktora plnenia 0,6.

2. Zásobník: násypka z potravinárskeho ABS/zásobník z nehrdzavejúcej ocele/zásobník z uhlíkovej ocele





Kladkostroj série Z sa skladá z pohyblivých častí, hnacieho zariadenia (pomalobežné zariadenie), horného zariadenia, stredného krytu a spodného zariadenia.

Pojazdné časti ---- pozostáva z násypky a objímkovej valčekovej reťaze.

Hnacie zariadenie - využíva motor série Y, reduktor a reduktor reťazového pohonu atď. (prepínač elektronického ovládania definovaný používateľom-).

Pomalobežné{0}}zariadenie-s prevodovým motorom spojeným s reduktorom a redukčným zariadením reťazového pohonu prostredníctvom spojky, ktoré sa zvyčajne používa pri údržbe zariadenia, je toto zariadenie-vyberateľné zariadenie.



Pohon výťahu typu Z-je rozdelený na dva typy: ľavý-namontovaný a pravý-namontovaný:

Inštalácia na ľavej{0}}strane: Smerom k napájaciemu portu je napájanie pohonnej jednotky na ľavej strane krytu.

Vpravo-namontované: Napájanie pohonnej jednotky je oproti napájaciemu portu na pravej strane krytu.

Horné zariadenie - vybavené horným ozubeným kolesom, hlavným hriadeľom a výtlačným otvorom.

Stredná časť - Stredná časť obsahuje: strednú časť prvej časti, štandardnú strednú časť, strednú časť s revíznymi dvierkami a neštandardnú strednú časť-.

Spodné zariadenie - nainštalované so spodným ozubeným kolesom, chvostovým hriadeľom a napínacím zariadením atď. (spínač úrovne materiálu, prepínač rýchlosti je definovaný používateľom-).





Zásobník:Aby sme vyhoveli potrebám zákazníkov, existujú rôzne materiály ako nylon, ABS, PP, nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316L, nehrdzavejúca oceľ 310, uhlíková oceľ atď.

reťazec:Naša reťaz mechanického dopravníka s otočným korčekovým dopravníkom využíva reťaz známej domácej značky a používa sa samomazná reťaz valčekového dopravníka s veľkým rozstupom-. Preto sa zníži strata trenia pri používaní reťaze, predĺži sa životnosť reťaze a znížia sa náklady na údržbu a výmenu.

Podvozok:Celý stroj môže byť vyrobený z uhlíkovej ocele za studena elektrostatickým striekaním alebo z nehrdzavejúcej ocele

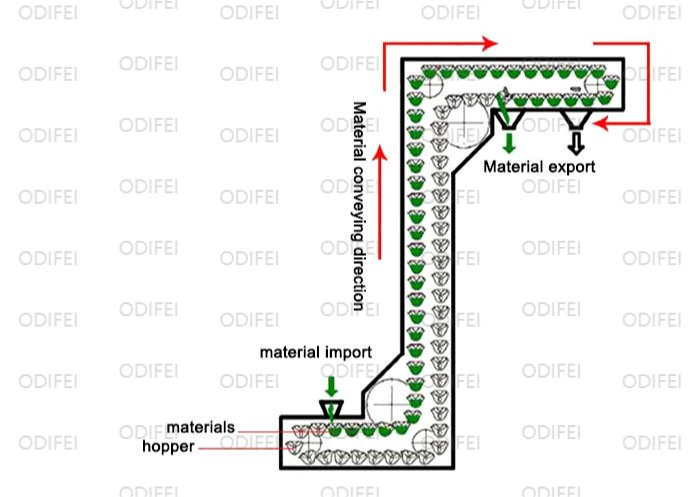

Typ dopravy:Rotačný korčekový dopravník prepravuje materiály v uzavretom tele a prepravuje materiály cez násypku zavesenú na reťazi. Modulárny dizajn môže realizovať širokú škálu konfigurácií a možno ho kombinovať horizontálne, vertikálne a horizontálne. Z-typ, C-typ, E{4}}typ, L-typ, R-typ môže byť aj viac{7}}bodové podávanie, viac{8}}bodové vykladanie, celý stroj je plne utesnený, žiadne znečistenie, žiadne presakovanie, čistý a čistý a flexibilné zloženie, možno ho použiť v malom priestore, vodorovne, vertikálne a ľahko sa inštaluje vo vnútri stroja konve upraviť.





Toto zariadenie je možné použiť v rôznych prostrediach, ktoré vyžadujú šetrné zaobchádzanie. Kŕmenie typu Z-, kŕmenie typu C-, zmiešané kŕmenie Z-C a viac{4}}bodové kŕmenie, viac{5}}bodové vykladanie a iné príležitosti. V súčasnosti sa väčšinou používa na napájanie váh a baliacich strojov, napájanie a pre{7}}výber farebných triediacich strojov, trojrozmerné cirkulačné nakladanie a vykladanie automatických výrobných liniek a viac-bodové napájanie automatických vážiacich a dávkovacích systémov.





Keď má výťah typu Z- viacero výstupných otvorov, ako výťah typu Z{1}}vytvára vypúšťanie?

Na základe potrieb zákazníkov poskytujeme zákazníkom tri spôsoby vykládky, z ktorých si zákazníci môžu vybrať:

Ručné vykladanie, pneumatické vykladanie, elektrické vykladanie.





Ak chcete získať informácie, video a cenu produktu korčekového výťahu typu Z{0}}, poskytnite nám nasledujúce informácie: informácie o veľkosti; spracovanie surovín (materiálov): názov □ merná hmotnosť □ obsah vlhkosti □ teplota □; podmienky miesta; špeciálne požiadavky



Uveďte dĺžku A, D a F na obrázku nižšie alebo dĺžku B, C a E





Ktoré odvetvia alebo materiály súVhodné pre výťah typu Z-?

Výťah typu Z{0}}je vhodný na horizontálnu-vertikálnu-horizontálnu dopravu sypkých materiálov, ktorá zahŕňa najmä dopravu -viskóznych materiálov, ako sú granule a prášky. Široká škála priemyselných odvetví zahŕňa najmä: žiaruvzdorný priemysel, plastikársky priemysel, priemysel aktívneho uhlia, priemysel chemickej metalurgie, priemysel stavebných materiálov a ochrany životného prostredia, priemysel hnojív, ťažbu nekovov atď.





Potravinársky priemysel: sušienky, gumičky, marshmallows, malé parené buchty, palacinky, kuracie esencie, zemiakové lupienky, ryžové rezance, knedle, arašidy, melónové semienka, pistácie, ryža atď.

Chemický priemysel: plastové granule, aktívne uhlie, konzervačné látky, prísady, hnojivá atď.

Farmaceutický priemysel: kapsuly, tablety, pilulky atď.

Železiarsky priemysel: skrutky, matice, kovové armatúry atď.







1. Pás zásobníka skĺzne.

Nastavte ručné koliesko pevnej linky a utiahnite pás zásobníka.

2. Ložisko je zaprášené a zle namazané.

Vyčistite ložiská a pridajte nové mazivo.

3. Prešmykový remeň skĺzne alebo odpadne, prípadne zlyhá prevodové zariadenie.

Utiahnite hnací remeň, aby ste odstránili poruchu prevodového zariadenia.

4. Skrutka zásobníka je uvoľnená alebo spadne a zásobník sa pohybuje alebo spadne. Zastavte na kontrolu, utiahnite skrutky zásobníka a upravte polohu zásobníka.





1. Zrnitý korčekový elevátor typu Z- spravuje špeciálna osoba a vypínač je pravidelne kontrolovaný.
2. Aby sa zvýšila bezpečnosť používania, kladkostroj potrebuje inštalovať obmedzovač zdviháka a obmedzovač zdvihu. Nechajte kladku zdvihnúť do vzdialenosti od cievky.
3. 300 mm dokáže zdvihák automaticky zastaviť a môže tiež vykonať skúšobné zdvihnutie.
4. Kladkostroj by mal mať označenie zaťaženia a pri zdvíhaní a spúšťaní by sa závažie nemalo preťažovať.
5. Keď zdvihák začne posielať elektrickú energiu, skontrolujte pracovné podmienky obmedzovača zdvihu, obmedzovača dráhy a blokovacieho spínača, aby ste zistili, či sú normálne.
6. Pred zdvihnutím alebo pristátím možno auto riadiť až po zazvonení.
7. Priemyselný dopravník na podávanie peliet nesmie prevážať ľudí hore a dole.
8. Po dokončení práce by mala závesná doska časticového výťahu typu Z- spadnúť na zem, potom odpojiť napájanie a zatvoriť horné a spodné dvierka zábradlia.
9. Okolité prostredie časticového výťahu typu Z- vždy udržujte hygienické.





Názov mazacej časti	Mazací materiál	Cyklus mazania	Spôsob mazania
Ložisko	Vode odolný tuk	200 hodín	s lubrikantom
Backstop	Vode odolný tuk	50 hodín	s lubrikantom
Napínacia skrutka	Vode odolný tuk	500 hodín	namazať
Reduktor rýchlosti	Podľa špecifikácie vybavenej redukcie	6 mesiacov	naliať
Elektromotor	Vode odolný tuk	6 mesiacov	naliať





Pred{0}}predajná služba:

• Nasmerujte zákazníkov k výberu vhodného modelu vybavenia.
• Pošlite inžiniersky a technický personál na miesto výroby včas, aby naplánoval miesto pre zákazníkov, navrhol rozumné procesy a riešenia.
• Dokážeme navrhnúť a vyrobiť produkty podľa špeciálnych potrieb zákazníkov, aby sme vyhoveli rôznym potrebám investorov



Služba na predaj:

• Prísna kontrola výrobkov pred opustením továrne
• Posielame podľa zmluvy



Po{0}}predajná služba:

• Hlavná záručná doba na zariadenia predávané našou spoločnosťou je jeden rok (okrem poruchy alebo poškodenia spôsobeného ľudským faktorom, palivovými faktormi alebo neodolateľnými prírodnými javmi a na zraniteľné časti sa záruka nevzťahuje: vstrekovače paliva, hlavy čerpadiel, fotosenzitívne oči a pod.).
• Ak je porucha zariadenia spôsobená ľudskými faktormi, náklady budú účtované podľa továrenskej ceny.
• Po prijatí záručného oznámenia odpovedzte do 2 hodín. 24 hodín na technické pokyny na vyriešenie problémov.







Zhengzhou Odifei Machinery Equipment Co., Ltd. sa už 17 rokov zameriava na dopravné zariadenia. Jeho hlavnou činnosťou je: špirálový vibračný vertikálny výťah, lamelový podávač, reťazový doskový dopravník, lamelový dopravník, škrabkový dopravník, veľký uhlový pásový dopravník, závitovkový dopravník, reťazový korčekový dopravník, TD pásový korčekový výťah, TH kruhový korčekový výťah, NE korčekový výťah, NSE korčekový výťah a ďalší celý rad korčekových výťahov. TD75 pásový dopravník (alebo pásový dopravník), mobilný dopravník, pásový dopravník s rebrami s veľkým uhlom sklonu; závitovkový dopravník, bezhriadeľový závitovkový dopravník; ľahký, stredný a ťažký reťazový doskový dopravník; reťazový korčekový dopravník, SCD korytový slinkový dopravník; horizontálna dvojhriadeľová miešačka; ľahký, stredný a ťažký podávač tanierov; Vibračný podávač motora GZG; bubnové sito, bezhriadeľové bubnové sito;

V roku 2010 vstúpil výskumný a vývojový tím našej spoločnosti do odvetvia recyklácie zdrojov a postupne vyvinul šupinaté dopravníky na spracovanie domáceho odpadu, bezhriadeľové triediace sitá na triedenie a triedenie domáceho odpadu, podávače lamiel stavebného odpadu a šupinaté dopravníky šrotu z elektrických oblúkových pecí, ktoré nielen vytvárajú, ale vytvárajú aj objektívne sociálne a environmentálne výhody a sú nevyhnutnou súčasťou priemyselného reťazca recyklácie zdrojov.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nepretržite vykonáva technologické inovácie v duchu dokonalosti a vyvinula niekoľko praktických nových produktov. Produkt je vyspelý v dizajne, vo výrobe, spoľahlivý vo výkone, má medzinárodnú pokročilú úroveň, dobre sa predáva doma iv zahraničí a jeho cieľom je byť lídrom v tomto odvetví!







Otázka: Korčekové výťahy sa skladajú z niektorých komponentov

A: Zásobník: pripevnený na páske (alebo trakčnej reťazi), existujú tri druhy

Hlboké vedro - vhodné na sypké materiály;

Materiály s plytkým vedro - s vysokou viskozitou;

Trojuholníkové vedro - ťažké a hrudkovité materiály

Plášť: Zabudovaná-prevodovka a zátka.

Telo: Tenká oceľová doska je privarená do štvorcového plášťa a inštalácia je odchýlená.

Dole: Nainštalujte napínacie zariadenie.



Otázka: Existuje niekoľko typov korčekových výťahov

A: 1. Podľa formy rozloženia: možno rozdeliť na vertikálny typ a naklonený typ

2. Podľa rôznych spôsobov výboja: možno ho rozdeliť na odstredivé, gravitačné a hybridné.

3. Podľa rôznych spôsobov nabíjania: možno ho rozdeliť na typ výkopu a typ vstrekovania.

4. Podľa štruktúry násypky: možno ju rozdeliť na plytké vedro, hlboké vedro a trojuholníkové vedro.

5. Podľa rôznych trakčných komponentov: možno ho rozdeliť na pásku a oceľovú reťaz.



Otázka: Aký je princíp činnosti korčekového výťahu

A: Princíp činnosti dopravy korčekového elevátora je nasledovný: násypka naberie materiál zo skladu pod ním, zdvihne ho nahor pomocou dopravného pásu alebo reťaze, po obídení horného kolesa sa otočí dole a korčekový elevátor vysype materiál do prijatej štrbiny. Hnací remeň korčekového elevátora poháňaného remeňom-vo všeobecnosti používa gumený remeň, ktorý je inštalovaný na spodnom alebo hornom hnacom bubne a na hornom a dolnom presmerovacom bubne. Reťazový-korčekový elevátor je vo všeobecnosti vybavený dvoma paralelnými prevodovými reťazami s párom prevodových ozubených kolies na vrchu alebo spodku a dvojicou presmerovacích ozubených kolies na spodku alebo hore. Korčekové elevátory sú vo všeobecnosti vybavené krytmi, ktoré zabraňujú poletovaniu prachu v korčekových elevátoroch.



Otázka: Aké sú výhody a nevýhody korčekových výťahov?

A: Výhody:

1. Štruktúra je jednoduchá, bočná veľkosť je malá a podlahová plocha je malá.

2. Výška zdvihu je veľká, prepravná kapacita je dobrá, telo je úplne uzavreté a znečistenie životného prostredia je malé.

3. Nízka spotreba energie.

nedostatok:

1. Pri preťažení sa ľahko zablokuje a násypka sa ľahko nosí.

2. Je vhodný len na prepravu práškového, granulovaného a malého a stredného- hromadného nákladu, ako je obilie, uhlie, piesok atď.

3. Tovar nie je možné prepravovať v horizontálnom smere.



Otázka: Ste továreň alebo obchodná spoločnosť? Pri budovaní aVýťah typu Z-, Na aké ďalšie materiály sú korčekové elevátory vhodné?

A: Sme továreň, založená v roku 2007, špecializujúca sa na výrobu vertikálnych vibračných kladkostrojov, vertikálnych vibračných výťahov, korčekových výťahov, pásových dopravníkov, váhových dopravníkov, závitovkových dopravníkov atď. Korčekový výťah môže byť použitý v chemickom priemysle, keramickom priemysle, potravinárskom priemysle, hutníckom priemysle atď.



Otázka: A čo náhradné diely?

Odpoveď: Vždy poskytujeme náhradné diely za nákladovú cenu a pri kúpe stroja vám poskytneme zoznam náhradných dielov.



Otázka: OtestujeteVýťah typu Z-pred doručením?

Odpoveď: Áno, pred dodaním otestujeme každý stroj a výrobnú linku a pošleme vám pracovné video. Môžete tiež skontrolovať u nás pred doručením.











Podvozok: podvozok z nehrdzavejúcej ocele/šasi z striekacej uhlíkovej ocele

Zásobník: násypka ABS potravinárskej kvality/zásobník z nehrdzavejúcej ocele/zásobník z uhlíkovej ocele

Reťaz: reťaz z legovanej ocele/reťaz z nehrdzavejúcej ocele

Ozubené koleso: Ozubené koleso z legovanej ocele/nerezové ozubené koleso

Pohon: obyčajný motor/motor odolný proti výbuchu-/motor s premenlivou frekvenciou

Ovládanie: manuálne/automatické (možno prispôsobiť podľa požiadaviek zákazníka)

Korčekový výťah typu Z{0}} je nový typ zariadenia na dopravu materiálu, ktorý bol úspešne vyvinutý integráciou pokročilých technológií v tomto odvetví. Od uvedenia kladkostroja typu Z{2}} na trh sa dokáže rýchlo prispôsobiť potrebám výroby a mnoho sád produktov sa úspešne používa v strojárstve na ochranu životného prostredia, hutníctve, chemickom priemysle, výrobe hnojív a iných priemyselných odvetviach.





Pretože kladkostroj typu Z{0}} je mechanický výrobok, má určitý stupeň profesionality, preto je potrebné pred cenovou ponukou uviesť cenovú ponuku.

Na komunikáciu so zákazníkmi tieto informácie:

1. Aký materiál dopravuje zákazník?

2. Aká je objemová merná hmotnosť materiálu?

3. Aká je horná vodorovná vzdialenosť a dolná vodorovná vzdialenosť? Aká je dopravná výška?

4. Aký je požadovaný objem dodávky za hodinu?

5. Iné, ako napríklad: vlhkosť materiálu, materiál zariadenia atď.



Uveďte dĺžku A, D a F na obrázku nižšie alebo dĺžku B, C a E





Ak máte záujem o výťah typu Z-, neváhajte nás kontaktovať do 24 hodín!

Vitajte pri návšteve našej továrne!!!
